検 査 項 目

検 査 方 法

判 定 基 準

4.1.1
主ジブ及び補助ジブ

(1) 主 柱

[1] 主ジブを組み立て、全体の曲りの有無を調べる。

[1] 全長にわたって、上下又は左右方向に著しい曲りがないこと。

[2] 単体ジブごとに全長にわたっての曲りの有無を調べる。

[2] 単体ジブごとに、全長にわたっての著しい曲りがないこと。

[3] 局部的なへこみの有無を調べる。

[3] 単体ジブごとに、著しいへこみがないこと。

[4] 主ジブ全体を組み立て、全体のねじれの有無を調べる。

[4] 全長にわたって、著しいねじれがないこと。

(2) 補 助 桁

[1] 補助桁の曲りの有無を調べる。

[1] 補助桁に著しい曲りがないこと。

[2] 局部的なへこみの有無を調べる。

[2] 補助桁に著しいへこみ又は当て傷がないこと。

(3) 接 合 部

[1] 接合部（クレビス）の変形の有無を調べる。

[1] クレビスに著しい変形がないこと。

[2] ボルト接合面の変形の有無を調べる。

[2] ボルト接合面に著しい変形がないこと。

[3] ジョイントピン及びボルトの緩み、摩耗並びに損傷の有無を調べる。

[3] 緩み、摩耗又は損傷がないこと。

(4) 溶 接 部

溶接部のき裂及び腐食の有無を調べる。

き裂又は腐食がないこと。

(5) そ の 他

ジブ全体のき裂及び腐食の有無を調べる。

き裂又は腐食がないこと。

4.1.2
ジブ支持機構

(1) Ａフレーム

[1] Ａフレーム（ガントリ）のき裂、損傷及び曲りの有無を調べる。

[1] き裂、損傷又は曲りがないこと。

[2] ジョイントピンの取付け状態、摩耗及び損傷の有無を調べる。

[2] 割りピン等抜け止めが確実にセットされており、緩み、摩耗又は損傷がないこと。

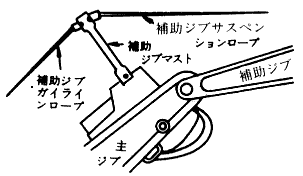

(2) 補助ジブマスト

[1] 補助ジブマスト（ジブストラット）のき裂、損傷及び曲りの有無を調べる。

[1] き裂、損傷又は曲りがないこと。

[2] ジョイントピンの取付け状態、摩耗及び損傷の有無を調べる。

[2] 割りピン等抜止めが確実にセットされており、緩み、摩耗又は損傷がないこと。

(3) ブライドル

[1] ブライドル（スプレッダ、イコライザ）のき裂及び変形の有無を調べる。

[1] き裂又は変形がないこと。

[2] シーブ、ベアリング（又はブッシュ）及びピン（又はシャフト）のき裂、摩耗及び損傷の有無並びに給油状態を調べる。

[2] き裂、摩耗又は損傷がなく、給油が十分で適切に行われていること。

(4) ペンダントロープ

[1] 圧縮止め及びソケット部の箇所におけるワイヤロープの腐食並びに素線切れ（フィラ線を除く）の有無を調べる。

[1] 素線切れ又は著しい腐食がないこと。

[2] 接続部及びコッタピンのき裂及び変形の有無を調べる。

[2] き裂又は変形がないこと。

[3] 抜止め部の異常の有無を調べる。

[3] 抜止め部が正常であること。

(5) 保護金物

[1] 変形、緩み及び欠損箇所の有無を調べる。

[1] 機能を損う変形、緩み又は欠損箇所がないこと。

[2] シーブとの間隔が適正がどうかを調べる。

[2] 間隔は、ワイヤロープ径の1/5以下の寸法であること。
